跳线 与 汇流排#

在电表箱（配电箱）里，跳线和汇流排都是用来解决同一个问题的：怎么把主开关（总闸）进来的电，分给后面的一排排分开关（支路空开）。

现在都比较推荐实现“汇流排”，因为它更安全、更稳定、更美观。

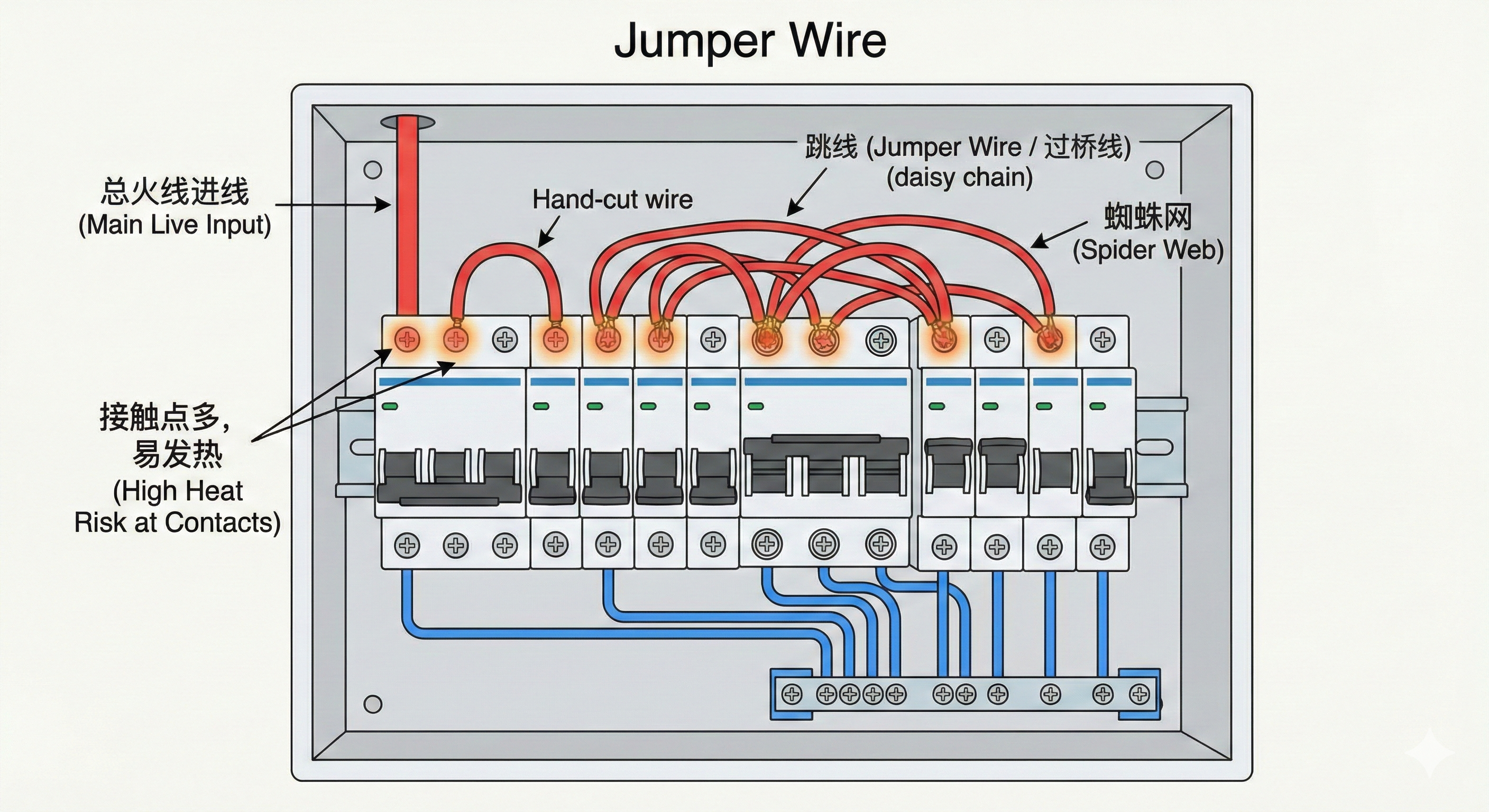

什么是“跳线” (Jumper Wire)？#

（俗称：过桥线、跨接线）

这是传统电工最常用的手法。

• 形态：电工师傅手工剪几段电线，把第一路空开的火线接到第二路，再从第二路接到第三路……就像搭了一座座“拱桥”。

• 连接方式：串联式（Daisy Chain）。电是从一个开关“流”到下一个开关的。

• 优点：

  • 灵活：不管你的空开牌子是不是一样，距离远近，都能接。
  • 取材方便：现场剪一段电线就能做。

• 缺点（隐患）：

  • 接触点多，易发热：电流要穿过每一个接线口。如果师傅没拧紧，或者线头接触不好，很容易发热烧坏。
  • 负载不均：越靠前的线承载的电流越大（因为它要负责输送后面所有开关的电）。
  • 杂乱难看：电箱里全是像蜘蛛网一样拱起来的线，很乱，检修看着头晕。

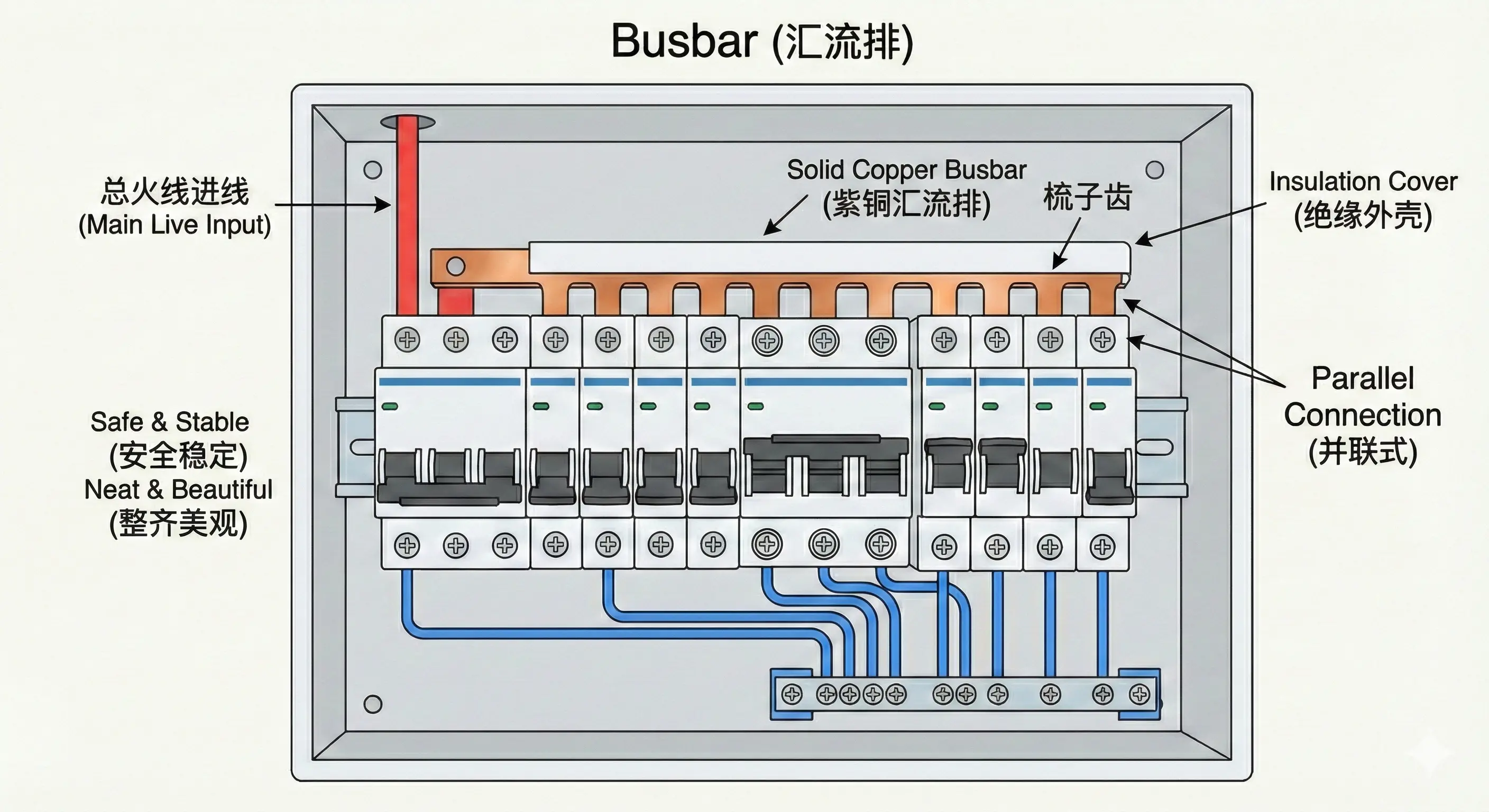

什么是“汇流排” (Busbar)？#

（俗称：梳子排、铜排）

这是目前正规装修和新式配电箱的标准做法。

• 形态：一根长条形的紫铜片，外面包着绝缘塑料，下面有一排排像“梳子齿”一样的金属插脚。

• 连接方式：并联式（Parallel）。这根铜排直接插进所有空开的进线口，电是同时、平均地分配给每一个空开的。

• 优点：

  • 安全稳定：减少了大量接线点，是一整根铜排导电，几乎不会出现“虚接”发热的情况。
  • 整齐美观：没有乱七八糟的飞线，电箱内部非常清爽干净。
  • 载流能力强：铜排通常比较厚实，过电流能力比手工弯的电线强。

• 缺点：

  • 有些许僵硬：要求所有空开必须并排紧挨着，且高度一致（最好是同品牌），否则插不进去。
